原理
该机彩全封闭形式，所有部件均彩不锈钢制造，配有三极净化装置，过滤后的空气达十万级要求。简体与顶部装有冷壁装置，使壁温<80摄氏度，干燥塔内装有气刷扫塔装置，经该机干燥后的中药浸膏粉，不会出现焦化变质现象，大大啬了收粉率（达95%以上），而且不会产生混药现象和粘壁现象。
基本原理：中药浸膏高速离心式喷雾装置是离心式喷雾干燥技术在特定物料干燥中的应用，也是利用高速离心式雾化器使用权物料分散成雾状，与热空气充分接触，完成瞬间干燥，形成粉状成品的干燥装置。
中药浸膏喷雾干燥机是专门用来解决中药浸膏和植物提取液的喷雾干燥机。它解决了物料在原LPG高速喷雾干燥机在中药中药浸膏干燥中出现的以下情况：
1、物料粘壁、收粉率低；
2、物料在壁上停滞不前留时间长，产生物料的焦化变质现象；
3、难以清洗，不符合GMP要求；
4、主量低：LPG-150型喷雾干燥机，其产量只能处理50-60kg/h料液。
鉴于以上状况，我厂根据中药浸膏的物料性质与工艺要求设计了中药浸膏专用干燥机。它解决了历史上中药浸膏干燥机难题，干燥后的物料颜色好、不变质、大大提高了工厂的经济效益，中药浸膏与LPG高速离心喷雾干燥机相比有以下要求：
1、采用了三级空气净化，使进风达到30万级要求；
2、采用冷壁装置，使内壁温度低于80℃，物料在壁上停留也不焦化；
3、效率是原LPG标准离心喷雾的3.5倍；
4、采用快开冲洗装置，适用于多品种生产要求；
5、除尘采用湿式除尘，使粉尘无外出，符合环保要求；
6、采用气扫装置，物料在壁上停留时间短，不黏壁；
7、雾化器采用变频调整；
8、采用PLC控制，程控系统屏幕显示；
9、带清洗装置；
10、采用干空气密闭输送收料。
特点
★塔体具有冷风夹套；
★塔体上装有自动振打装置；
★塔体、管路配有快开清洗孔及排污孔；
★自动控制恒温加料罐；
★手工高压洗塔随机附件；
★与物料接触的部分采用不锈钢材料制作(或全不锈钢制造）
★物料收集采用两级旋风除尘装置，或一级旋风除尘器和湿式除尘器；
★进风温度实现自动控制及连续装置；
★配有气扫装置。

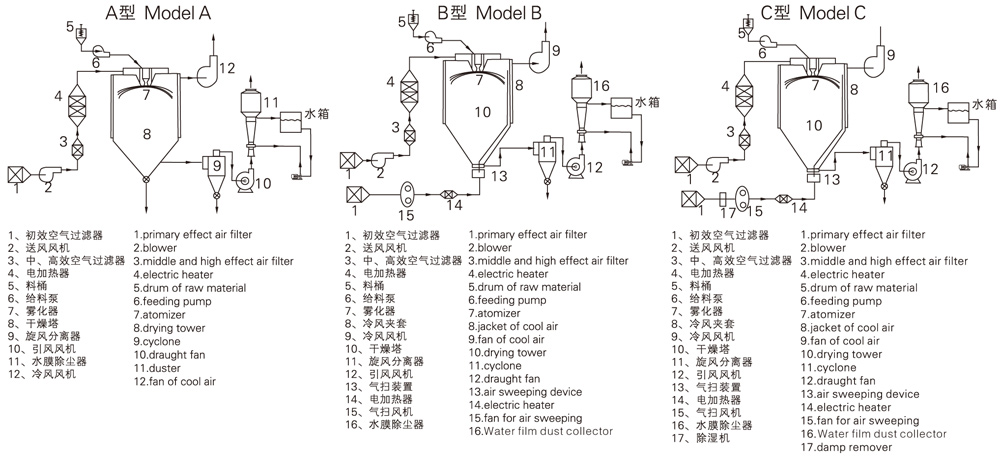

工艺流程
安装参考图
型号 | ZPG-5 | ZPG-10 | ZPG-25 | ZPG-50 | ZPG-80 | ZPG-100 | ZPG-150 | ZPG-200 | ZPG-300 | |
水份蒸发量 (kg/h) | 5 | 10 | 25 | 50 | 80 | 100 | 150 | 20 | 300 | |
料液处理量 (kg/h) | 6-7 | 12-14 | 25-34 | 50-68 | 80-108 | 100-135 | 150-203 | 200-270 | 300-406 | |
成品含量(kg/h) | 1-2 | 2-4 | 4.8-7.2 | 9.2-14 | 14.8-22.4 | 18.4-28 | 24-42 | 36.8-56.4 | 55-85 | |
湿物料含固量(%) | 18-25 | |||||||||
成品含水率 (%) | 3-5 | |||||||||
电功率 (kw) | 36 | 45 | 63 | 99 | 132 | 153 | 204 | 246 | 330 | |
加热源 | 蒸汽加电 | |||||||||
产品捕集方式及效率 | 两级旋风除尘器或一级旋风除尘器及一级湿式除尘器≥95% | |||||||||
自控仪表 | 热风温度及排风温度指标，自动调节温控仪 | |||||||||
进风温度 (℃) | 150-200 | |||||||||
出风温度 (℃) | 80-100 | |||||||||
外形尺寸(mm) | 长L | 5000 | 5500 | 7000 | 8000 | 9800 | 11000 | 12200 | 14100 | 15000 |
宽W | 3000 | 3500 | 4000 | 5000 | 5700 | 6200 | 7000 | 7800 | 9000 | |
高H | 4500 | 4600 | 5200 | 6500 | 7600 | 8100 | 9000 | 9850 | 11100 | |
所有参数仅作参考，视物料情况，本公司拥有变更权利，并不另行通知。
